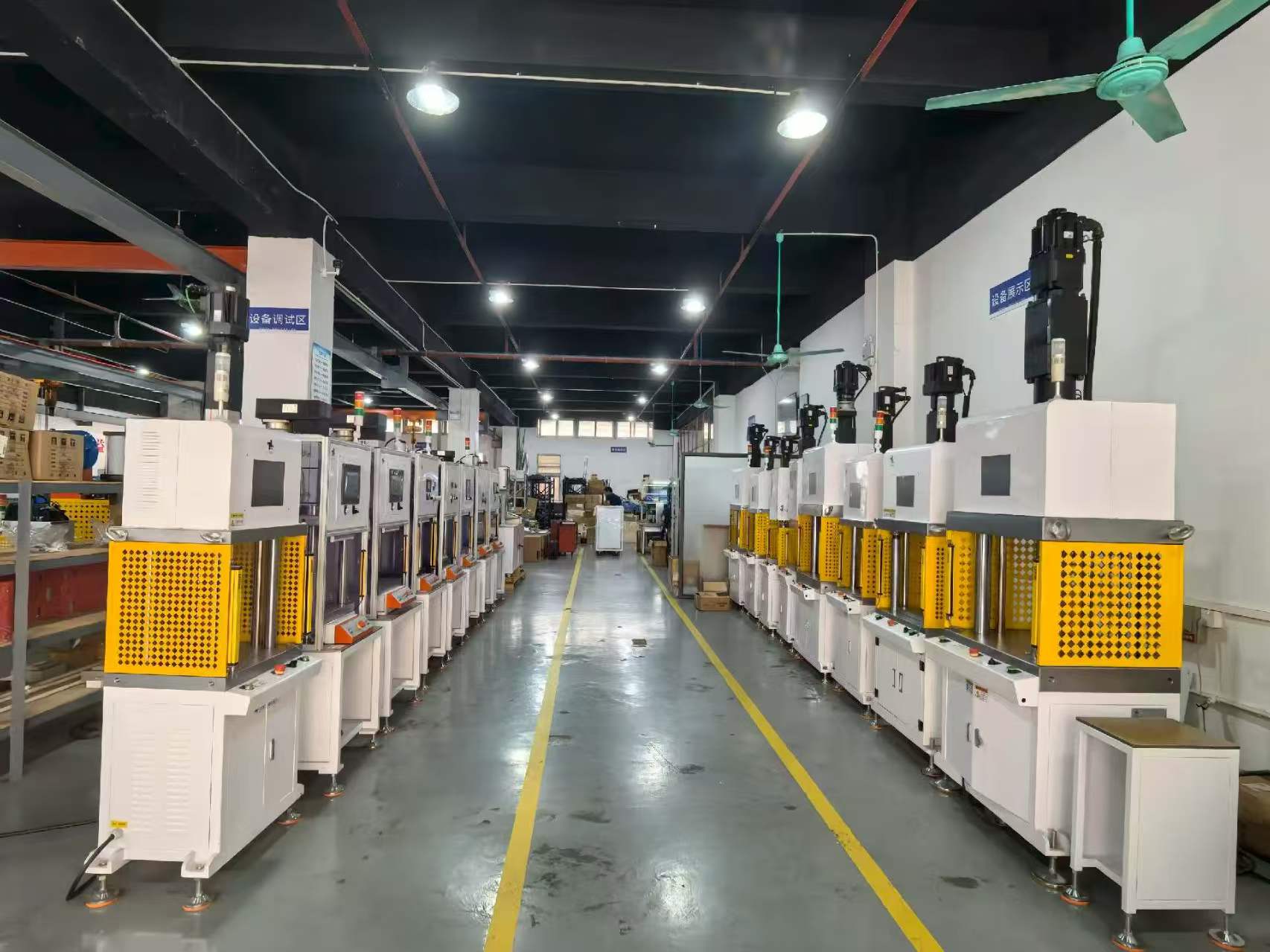

伺服压力机的工作原理
伺服压力机的工作原理详解
1.动力传递路径
伺服压力机的动力传递路径简洁而高效：
伺服电机接收驱动器发出的脉冲信号 → 电机主轴旋转 → 通过同步带或联轴器带动滚珠丝杠旋转 → 丝杠螺母带动滑块做直线运动 → 滑块前端的压头对工件施加压力。
整个传动链没有飞轮、离合器、液压管路等复杂环节，机械结构大幅简化，故障率显著降低。
2.闭环控制原理
伺服压力机最核心的技术在于"全闭环控制"：
2.1位置闭环：伺服电机自带的编码器（通常为17位或23位高分辨率编码器）实时反馈电机转子的角度位置，换算成滑块的直线位移，与目标位置进行比较，控制器实时修正脉冲指令，确保位置精度。重复定位精度可达±0.01mm。
2.2压力闭环：安装在滑块前端或工作台面的高灵敏度压力传感器（通常为应变片式或压电式），以每秒数百至数千次的频率采集实际压力值，与设定压力值比较，通过PID算法动态调节电机输出扭矩，实现压力的精确控制。压力控制精度可达±0.5%~1%FS。
2.3双闭环协同：位置环与压力环协同工作，可实现多种压装模式——到达指定位置停止（位置模式）、达到指定压力停止（压力模式）、以及力-位移窗口判定模式。
3.六段速压装工艺
伺服压力机将一次完整的压装行程分为六个阶段，每个阶段可独立设定速度和目标参数：
快进段：压头以较高速度快速接近工件上方，节省空程时间，提升节拍；
探测段：压头降低速度，以较小的力触碰工件表面，确认工件到位；
压装段：按照设定的压装速度（通常为0.1~50mm/s可调）将工件压入目标位置；
缓冲段：接近目标位置时减速，避免冲击导致工件损伤或过压；
保压段：到达目标位置或压力后保持设定时间，使过盈配合充分稳定；
返回段：压头快速回升至原点，等待下一次循环。
这种分段控制策略既保证了压装效率，又确保了压装质量，是传统压力机无法实现的。
